南僑1500瀝青攪拌站性能特點
為了滿足高等級公路施工的需要，南僑公司與國內相關科研院所和英國ACP提坦公司合作，開發了具有國內水平的QLB1000到5000型瀝青混凝土攪拌設備，成套設備由冷料倉系統、烘干系統、主機攪拌樓、骨料提升系統、篩分計量系統、導熱油加熱瀝青供給系統、脈沖袋式除塵系統、成品料儲存系統等組成。整套設備微機自動控制系統。主機樓采用優質鋼板折邊成型，選用進口燃燒器、托利多傳感器、西門子電氣元件、研華工控機。整機結構合理、自動化程度高、安全可靠。
1. 模塊式的冷料倉系統
①模塊化設計的冷骨料倉及皮帶輸送機可根據用戶的需要進行組合；
②皮帶的輸出量由無極變頻調速技術控制，可根據產量設定和配比要求進行自動調速；
③每倉均有進料口粗廢料隔離網及空斗報警裝置，以備缺料或堵塞時報警；
④集料皮帶及上料皮帶采用高韌度橡膠帶制造，帶防滑輔助滾筒及清潔刮板
2. 干燥加熱滾筒
①干燥滾筒采用16Mn耐磨耐高溫鋼板，由全自動埋弧焊機自動焊接而成，使用壽命長。外部加硅酸纖維及不銹鋼外飾，堅固美觀；
②由四臺軸裝式減速電機的滾輪摩擦驅動，滾輪表面經特殊強化處理；
③筒體采用巖棉保溫，外邊覆蓋不銹鋼面飾，有效防止熱散失；
④出料口采用紅外線測溫儀檢測骨料的加熱溫度。
3.高效的除塵系統
①布袋除塵器上部是鋼籠骨架支撐的纖維過濾布袋。濾袋引進國際知名品牌，高效耐用；
②利用大氣反吹系統，將外界氣流反向穿過布袋，使粉塵脫落；
③除塵器下部收集細粉塵，由螺旋輸送機將粉塵外排，或者送往粉料提升機。
4. 篩分系統
①骨料提升機由高耐磨板鏈傳動，不易磨損拉長，運行速度低，傳動平穩，使用壽命長。
②本系統采用雙軸自同步直線式振動篩，4-6層篩網。外部密封防塵，由巖棉保溫，最外層用彩色鋼板覆蓋。
5. 瀝青加熱供給系統
①采用導熱油加熱的方式，加溫迅速均勻；
②瀝青罐及氣管道均用巖棉保溫，有效防止了熱量的散失。
6. 攪拌系統
①采用同步驅動雙臥軸攪拌器進行強制攪拌，平穩高效；
②精心設計的攪拌葉片能實現拌和均勻迅速，使用壽命不少于10萬批次；
7. 成品料貯存系統(該系統可分為旁置式和底置式兩種)
7.1 旁置式成品倉
①整體結構采用模塊化設計，結構緊湊，使用安全可靠；
②料倉內有特殊的結構可以防止成品料離析，倉體外部采用巖棉保溫，并覆蓋彩色鋼板；
③運料小車由卷揚機牽引，運行平穩，定位精確。
7.2 底置式成品倉
①采用底置式成品料倉，很大程度上節約了設備占地面積，降低了設備故障率；
②可減少排料過程中的藍煙或者灰塵外溢。
③倉體采用巖棉保溫的形式，減少成品料的溫度流失，保證較長一段時間內的儲存；
④倉體外殼體均用彩色鋼板覆蓋，增加了設備整體的美觀程度。
8. 計算機控制系統
計算機為整個控制系統的人機對話,主要實現設備的啟停控制(發出控制命令)\實時監控設備的運行狀況(包括生產配料動態顯示、各配料實時數據和投料量、閥門行程顯示…)、資料管理（用戶權限管理）、配方管理、生產管理（生產參數、控制參數、配料參數）、生產報表（日生產報表、綜合生產報表）、生產記錄管理、以及存儲生產數據、查詢打印各種報表。計算機控制系統主要包括計算機、顯示設備、UPS、打印機、串口卡等。

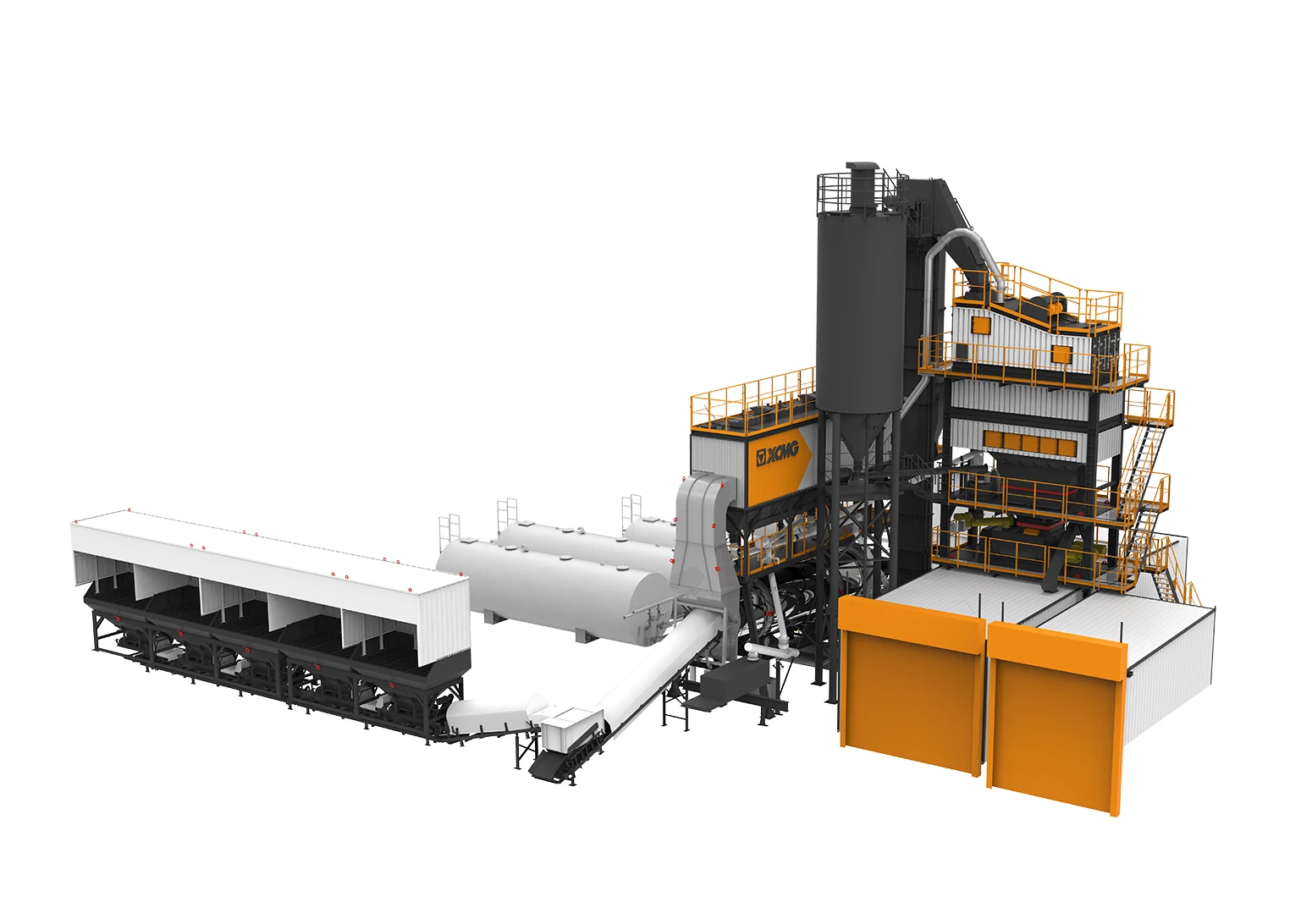

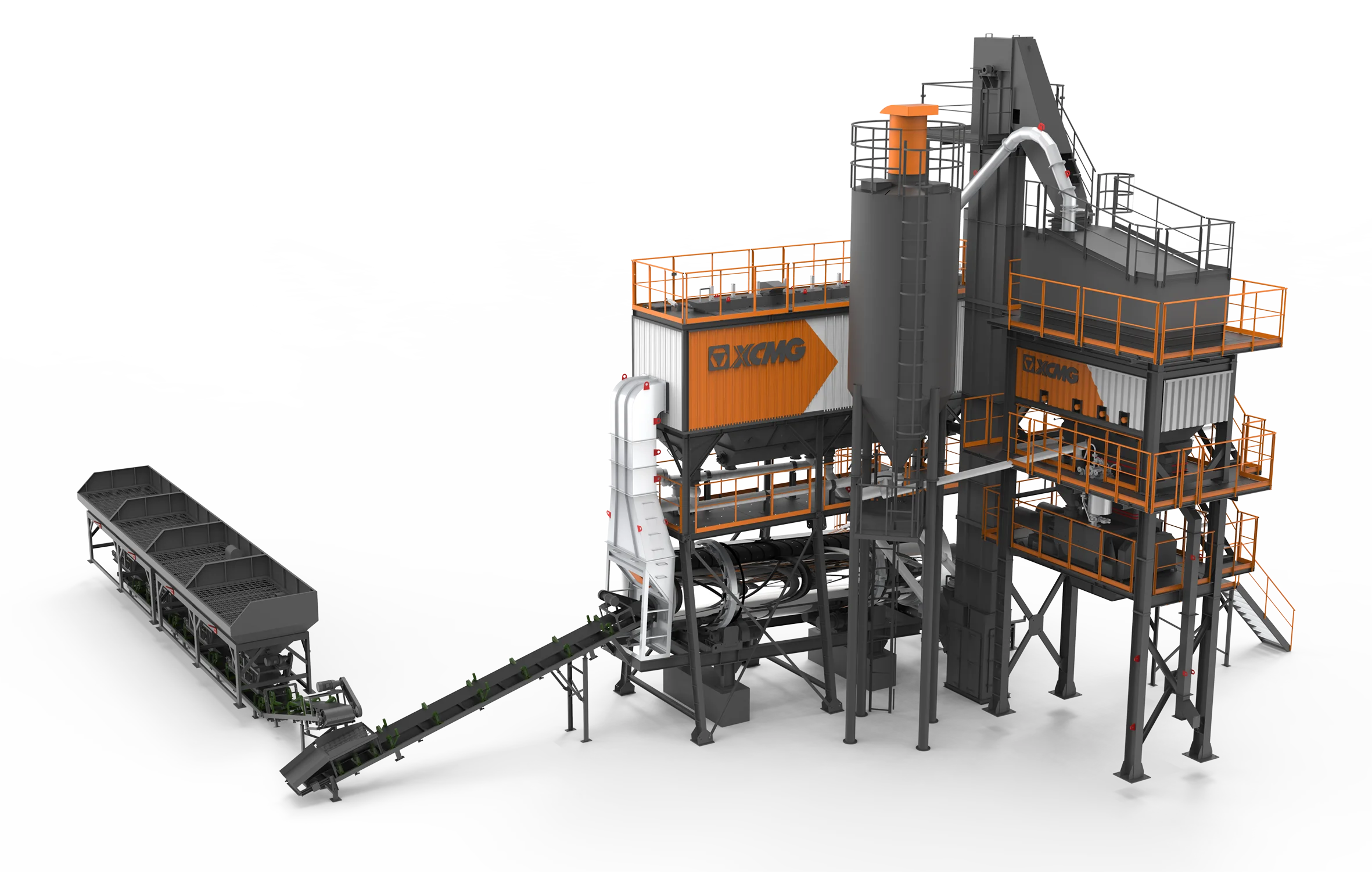

徐工320瀝青攪拌站性能特點
模塊化設計、高效、低耗、環保、全球化配套、更適合中國國情。
流暢的冷料供應系統
·基于變頻調速的皮帶給料機，可根據產量設定和配比要求進行獨立、自動調速。斷料時，聲光報警。
·集料均設有張緊、防溢出、自清掃的功能和全程糾偏調整裝置。
·初級防大料系統的二次剔除，確保超大粒徑骨料不進入干燥系統，節省能源。
·單元模塊化的設計，可實現多種方式的料倉組合。
高效率的篩分系統
·采用歐洲技術制造的振動篩，充分的篩網面積、最佳匹配的振動方向角和篩體傾角，確保振動篩嚴格的級配比及高的篩分效率。振動篩振幅、激振力可調，具有應對不同類型配料的能力，篩分效率（額定工況）≥95%，混倉率（額定工況）＜5%，先進的箱體鉚接技術,壽命更長、工作更可靠。
低耗、可靠的干燥加熱滾筒
·經過優化的提料葉片設計，使得加熱更加均勻。
·熱工系統總體最優化設計參數控制概念，確保質量穩定，燃燒充分，熱能利用率高，綠色環保的同時，使得干燥加熱效率提高1-5%。
·滾筒外包保溫材料，有效的防止熱量的損失。
·配合軸裝式電機減速器的尼龍輪獨立摩擦驅動方式，具有可靠、高效、低噪音、壽命長的卓越特點，是目前公認的最佳驅動方式。
·可配備柴油、重油、渣油、天然氣甚至煤等燃料的各種燃燒器，為各種用戶提供多種選擇。
大容量熱骨料倉
·大容量熱骨料倉是主機連續生產的有效保證，可從容應對原料的規格偏離造成的等料情況。
·稱量配料門采用雙氣缸控制的粗、細稱機構，低維護、防卡阻。
·經過優化的料倉和料門結構，兼顧了骨料累加稱量時間和穩定的計量精度，準確控制落差精度。連續式料位儀或高低料位儀、溫度檢測裝置、各倉采樣口、溢流管路讓你對倉內情況了如指掌。
精確穩定的稱量系統
·采用拉式傳感器的稱量系統，自對中性好，有效解決重心偏離問題。
·國際知名傳感器模塊，先進的飛料自學習動態調整模塊，確保稱量精確穩定。
·強大的主樓負壓系統，有效隔離擾動，使得計量精度在實際施工中得到保證。
高質量的攪拌系統
·瀝青高壓進入沿程多槽式噴灑器強制霧化，粉料螺旋的沿途撒布或順軸卸入，使粉料和瀝青灑布均勻，大大縮短干攪拌時間。
·強大的雙臥軸強制攪拌器，動力獨立輸入，雙臂、低轉速、大容量、立體攪拌設計方案，有效避免了在攪拌過程中產生離析及次生級配變化，最大程度提高攪拌質量。
·迷宮干氣組合式軸端密封，確保零泄漏。
成品提升/存儲系統
·旁置式
·運行小車采用變頻調速驅動卷揚機構，結合光電脈沖編碼器記錄小車位置，控制各段運行速度和位置，加減速平滑控制，獨立氣制動器制動可靠，定位準確。
·卸料門采用無動力輕觸旋轉開啟式，相比傳統的硬性擋塊撞擊開啟式結構，具有運行安全、沖擊小、卸料徹底、不灑料等顯著優點。
·倉內特殊的結構設計，能有效的防止離析的產生。
底置式
·底置式具有低功耗、低故障率、低排放、占地面積小、離析少、熱量損失小、易擴展等優點.
·無論旁置式或底置式，都可配備料位指示、卸料門遠程或現場排料控制、卸料門電保溫、輸料小車料門防粘結劑無泵噴灑等裝置。
瀝青存儲和加熱系統
·全功能瀝青罐配備瀝青攪拌器、液位計、自動溫控閥。
·可選配的獨立卸油系統可在線卸油，不影響主機運行。
·存儲罐的數量和布置方式可根據要求靈活多變。
·導熱油爐采用柴油燃燒器，可實現溫度自動控制，具有自動點火、自動停火、火焰監控和自動故障報警功能。
除塵環保系統
·一級重力/旋風除塵和二級布袋除塵系統確保粉塵排放≤20mg/n.m3。
·節能、低噪的大氣反吹式布袋清潔機構，清潔更徹底。
·全密封振動篩分系統、負壓式主樓設計可確保粉塵無外逸。
·可選配的回收粉倉和濕式處理系統，有效解決廢粉排放與運輸問題。
控制系統
·采用雙計算機主機和多組功能控制模塊建立現場網絡實現自動控制功能和管理功能。
·兩臺計算機平行作業，提高可靠性和信息量。
·完備的計算機窗口操作界面，全面采集攪拌設備的運行狀態，自動提示和處理攪拌設備故障。
·強大的資料管理功能讓您的管理更輕松。
·隔音、隔熱、防塵的控制室與電器柜有效隔離，為操作人員創造最佳工作環境。
擴展功能
·全開放式的設計使得設備可隨時擴展多種附加功能和裝置。如SMA液體、粒狀、纖維狀添加劑添加系統，橡膠瀝青供給系統，熱再生回收料利用等等。
服務
·依托徐工集團強大的營銷網絡建立起的服務體系，以快速的配件響應、精湛的服務技能和一絲不茍的服務態度，從售前、售中到售后，為客戶提供最大限度的服務支持。
